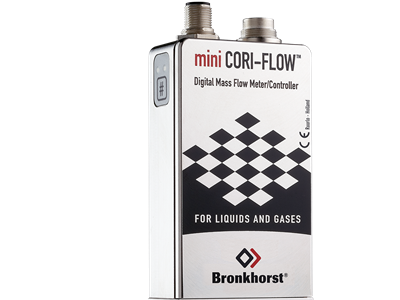

MINI CORI-FLOW™ M12

小流量科里奧利質量流量計

• 高精度、高重復性
• 快速響應
• 不受流體物性影響
• 額外輸出密度和溫度
• 緊湊型堅固（IP65）設計
• 可選ATEX 認證，3類2區

氣液兩用小流量科里奧利質量流量計

mini CORI-FLOW™是基于科里奧利測量原理的精密緊湊型儀表，旨在滿足小流量市場的需求。Bronkhorst® M12質量流量計（MFM）適用于流量范圍0.1…5 g/h 到 2…200 g/h（1.33 …66.6 mln/min 到 0.03…2.66 ln/min氮?dú)猱?dāng)量）的氣體/液體高精準測量，工作壓力高達200 bar (更高請聯系工廠)。儀表配備堅固的IP65防護外殼，可選ATEX 2區認證用于危險區域。

儀表包含基于微處理器的帶信號PC板、現場總線轉換以及可選PID控制器通過集成單獨的控制閥或泵實現質量流量控制。


技術參數

測量/控制系統
流量范圍	min. 0.1…5 g/h max. 2…200 g/h
流量精度	液體: ±0.2% of rate; 氣體: ±0.5% of rate
量程比	高達 1:100
重復性	±0.05% of rate ± ½(ZS* x 100/actual flow)%
零點穩定性 (ZS)*	< ±0.02 g/h
響應時間，流量計 (t98%)	≤ 200 msec
操作溫度	0…70°C; for ATEX Cat.3, Zone 2 max. 50°C
溫度效應**	on zero: < 0.01 g/h/°C; on span: < 0.001% Rd/°C; self heating (at zero flow): ≤ 15°C
溫度精度	±0.5°C
密度精度	< ±5 kg/m3
安裝位置***	Any position, attitude sensitivity negligible
泄漏率	Outboard < 2 x 10-9 mbar l/s He
預熱時間	> 30分鐘達到最佳精度

機械部件
材料（接液部件）	316L不銹鋼或類似材料； 可選：哈氏合金-C22
外殼	不銹鋼430F
傳感器	單管, DN 0.25
壓力等級	200 bar 絕壓，更高請聯系工廠
工藝連接（焊接）	compression type or face seal couplings
密封	金屬
重量	1.1 kg
入口防護（外殼）	IP65 (全天候型)

電氣性能
電源	+15…24 Vdc +/- 10% Max. ripple recommended: 50 mV tt
最大功耗	max. 3 W
模擬量輸出	0…5 (10) Vdc, min. load impedance > 2 k?; 0 (4)…20 mA (sourcing), max. load impedance < 375 ?
模擬量設定點 （用于MFM+泵或控制閥）	0…5 (10) Vdc, min. load impedance > 100 k?; 0 (4)…20 mA (sourcing), max. load impedance ~ 250 ?
數字通信	標準: RS232; 可選: PROFIBUS DP, DeviceNet™, Modbus RTU, FLOW-BUS

電氣連接
模擬/RS232	8-pin DIN (male);
PROFIBUS DP	bus: 5-pin M12 (female); power: 8-pin DIN (male);
Devicenet™/FLOW-BUS/Modbus	5-pin M12 (male);

* 基于恒定的溫度和不變的工藝以及環境條件。
** 取決于流量、流體熱容、環境溫度、流體溫度和冷卻能力。
*** 使用螺栓固定于堅硬和沉重的物體或結構上以保證零點穩定性。
應避免外部沖擊或振動。
技術參數和規格如有變更，恕不另行通知。
