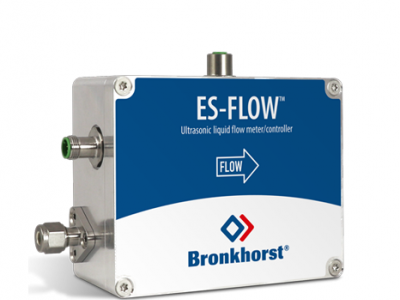

小流量液體超聲波流量計

• 快速準確的測量信號
• 直傳感器管低壓損
• 不受流體物性、溫度影響
• 緊湊型設計
• 堅固外殼，IP66/IP67防護等級
• 壓力等級100 bar

小流量液體超聲波流量計

ES-FLOW™ 超聲波液體流量計/控制器創新設計在小口徑管中使用超聲波技術，具有高精度、高線性度和低差壓的特點，測量2-1500 ml/min的微小體積流量。液體測量不受流體密度、溫度和粘度影響，無需對每種液體進行重新校準。流量計采用直傳感器管設計，超聲發生器位于外表面，易于清潔。所有接液部件采用不銹鋼材質，內置于鋁制外殼中。PID控制器可用于驅動控制閥或泵，用戶可建立完整、緊湊的控制回路。

Bronkhorst® ES-FLOW™ 系列配備數字PC板，具有高精度、高溫度穩定性和快速響應的特點。主數字PC板包含測量和控制所需的所有常規功能。除了標準RS232輸出，儀表還提供模擬量I/O信號，可選CANopen®、DeviceNet™、EtherCAT®、PROFIBUS DP、PROFINET、Modbus RTU、ASCII 或 TCP/IP、EtherNet/IP、POWERlink 或 FLOW-BUS 接口。

技術參數

測量/控制系統
最小滿量程	100 ml/min
最大滿量程	1500 ml/min
最小流量	2 ml/min
體積流量精度	≤ ±0.8% Rd ± ≤ 0.4 ml/min
重復性	≤ 0.1% Rd ± 0.05 ml/min
量程比	digital 2:100 up to 2:1500 ml/min (full scale value scalable by the user); analog: 1:50 (2…100%)
介質	Speed of sound between 1000 and 2000 m/s; fluid independent measurement; also suitable for non-conductive fluids
響應時間（傳感器）	≤ 200 msec (t98%)
刷新（周期）時間	≤ 10 msec
最高介質溫度	-10…60 °C
最高環境溫度	0…60 °C
安裝方位	any position, attitude sensitivity negligible
溫度精度	±1 °C

機械部件
傳感器	straight 1/16” tube
材質（接液部件）	stainless steel 316L (1.4404)
外殼	aluminium
防護等級（PN）	100 bar g
工藝接頭	3 mm, 6 mm, 1/8”, 1/4” OD compression type; other on request
密封圈	None
防護等級	IP66 and IP67

電氣性能
電源	+15…24 Vdc ±10%
最大功耗	2.8 W
模擬量輸出	0…5 (10) Vdc; 0 (4)…20 mA (sourcing)
模擬量設定值	0…5 (10) Vdc, impedance > 100 kΩ; 0 (4)…20 mA, impedance ~250 Ω
定制I/O	Analog control signal output (option): 0…10 Vdc or 4…20 mA Pulse output (option)
數字通訊	Standard: RS232; Options: PROFIBUS DP, DeviceNet™, EtherCAT®, Modbus RTU/ASCII, CANopen®, FLOW-BUS, PROFINET, Modbus/TCP, EtherNet/IP, POWERlink

電氣連接
模擬量/RS232	M12 8-pin connector male
執行器/遠程顯示器	M8 4-pin connector male
PROFIBUS DP	M12 5-pin connector male
CANopen® / DeviceNet™	M12 5-pin connector male
FLOW-BUS/Modbus-RTU/ASCII	M12 5-pin connector male
Modbus TCP / EtherNet/IP / POWERlink	2 x 4-pin M12 connector female (in/out)
EtherCAT®/ PROFINET	2 x 4-pin M12 connector female (in/out)

技術參數如有變更，恕不另行通知。
