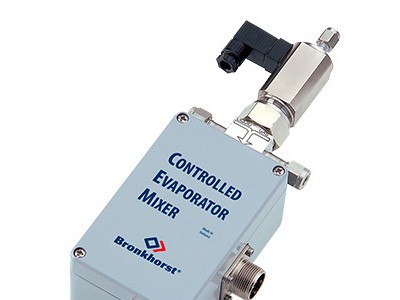

W-102A

3通混合閥和蒸發器

精確控制氣液混合物
快速反應
高重復性
非常穩定的蒸汽流

3通混合閥和蒸發器

Bronkhorst®  W-102A CEM 適用于精確的蒸汽流輸送，工作壓力在真空到100 bar之間，可混合最大流量 30 g/h H2O (32 g/h IPA) 和最大流量 4 ln/min載氣。溫控混合裝置與（熱式或科氏）液體流量計和載氣MFC組合使用，共同構成控制蒸發和混合（CEM）系統。

技術參數

測量控制系統
Max. heating temperature	200 °C
Heater capacity	10 W
Max. Kv-value	6.6 x 10-2

機械部件
Material (wetted parts)	Stainless steel 316L or comparable
Pressure rating (PN)	100 bar a
Max. ΔP	5 … 40 bar (depends on Kv-value; contact your distributor for details)
Process connections	Gas and liquid inlet: compression type or face seal couplings; Vapour outlet: 1/8″ tube (other options on request); Purge connection: 1/8″ OD or 1/8″ face seal
Seals	metal-to-metal
Protection class	IP40
Plunger	Kalrez®; other on request
Connector	Amphenol 6-pin male

電氣性能
Power supply	Mixing valve: +15…24 Vdc +/-10%; Heater: 44 Vac
Max. power consumption	Mixing valve: 4 W (max.); Heater: 150 W (nominal)

技術參數如有變更，恕不另行通知。
