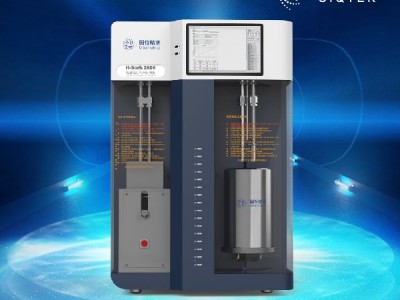

高溫高壓氣體吸附儀

H-Sorb 2600

• 常溫~550℃（更高溫度可定制）；
  -196℃~常溫（低溫測試功能模塊可選配）

• 交替測試2個樣品

• 2樣品脫氣處理

H-Sorb 2600

產品概述

H-Sorb 2600 高溫高壓氣體吸附儀采用靜態容量法測量原理。可測試的等溫線溫度和壓強范圍滿足眾多科研領域需求。該系列產品的高性能，不僅實現了進口產品的完全替代，還通過與國際品牌的比對測試，獲得了美國高校實驗室的認可，進入歐美市場，實現了民族品牌的突破。

H-Sorb 2600 具備的高溫高壓吸附測試功能，可廣泛應用于頁巖氣煤層氣吸附研究、稀土合金材料儲氫行業、石油勘探和氣體分離等領域；此外對于一些吸附材料如催化劑、分子篩、活性炭等吸附性能的了解，燃料電池、碳納米管及石墨烯等研究也至關重要。

1

嵌入式測試電腦，安全穩定，10寸電容觸摸屏，平板電腦的操控體驗


2

微焊不銹鋼樣品管及VCR金屬面密封連接，高溫高壓下保持可靠的密封性；微量裝樣依舊可獲得高精度測試數據

3

安裝防護門，可防止誤觸碰高低溫保溫裝置，引發安全事故，并可消除環境因素對測試的影響

4

**溫度至350℃的軟性加熱包，易于使用；更高溫度加熱裝置可選配陶瓷纖維一體成型的硬性加熱爐

5

滾珠絲杠一體式升降系統，步進點擊控制，克服普通螺桿式易卡死等缺點

6

獨立2樣品處理站，可與樣品測試同行，提高測試效率


產品優勢



數字化壓力測量及數據采集系統

• 數字量輸出的壓力及溫度傳感器，比采用模擬量輸出的同類產品精度提高一倍，抗干擾能力更強

• 工業標準的RS485或RS232通訊模式，通訊總線上隨需添加多只傳感器，可擴展性高

• 高穩定性數字量壓力傳感器，極低的壓力溫漂，高壓下仍能保持低壓力波動，有利于提高測試精度

• 傳感器溫度和壓力同時數字量輸出，有利于壓力溫漂軟件二次修正







高壓及真空通用的不銹鋼微焊管路系統

• 316L 不銹鋼厚壁高壓微焊管路系統，管路連接緊湊，死體積空間小

• 采用金屬面密封的 VCR 接口配件，克服 O 型圈密封在低真空下自動放氣問題

• 配套的 VCR 接口氣動閥門，消除電磁閥局部發熱引入的測量誤差，使用壽命達 500 萬次，提高儀器穩定性和使用壽命

• 全系統內管壁電拋光處理，確保高壓和高真空下漏氣率低至 1*10-10 Pa.m3/s 要求







防飛濺不銹鋼微焊樣品管

• 不銹鋼微焊樣品管，標準容量體積低至 10 ml 左右，可放置巖石 / 煤柱，大容量樣品管可定制

• 樣品管內部安置一級氣體阻隔系統，樣品管接頭位配置有二級可拆卸式氣體過濾系統， 雙重防護措施，可有效防止樣品意外進入超潔凈閥體內部，提高儀器使用壽命及可靠性

• 針對微量易飛濺樣品，專利技術設計的三重防樣品飛濺系統，確保高壓下測試安全





提高測試結果精度措施及客戶認可

• 采用微型標準腔體（參考腔體），結合高密封性管路系統，使用少量樣品量（毫克級至幾克級）即可達到傳統儀器采用幾十克樣品量測試結果同等精度，小樣品量可以有效提高測試效率

• 完全自動化測試流程，消除人工操作可能引入的誤差，無人值守式測試模式可連續長時間運行（一星期以上）

• 測試過程中測量誤差由軟件動態消除，測試完成后無任何數據二次誤差消除操作，確保不同操作人員測試結果的一致性和可靠性

• 在國際市場上與國外品牌競爭中獲得客戶認可，多款產品進入歐美高校測試實驗室，測試數據論文在權威期刊上發表

技術參數

測試原理：靜態容量法；

測試功能：煤吸附及解析量測定，吸附及解析速率測定；瓦斯吸附常數a、b值；常溫至550 ℃區間可選任意溫度的吸脫附等溫線測定，吉布斯超臨界吸附測定；氣體吸附及脫附速率測定（即吸脫附動力學測定）；可定制煤模擬恒壓吸脫附量測定功能；

測試精度：重復性誤差小于 ±3%；

測試溫度：常溫～ 550 ℃（更高溫度可定制）； -196 ℃ ～常溫（低溫測試功能模塊可選配）；

溫度控制：控溫范圍寬達常溫-550℃區間任意溫度,控溫精度0.1 ℃，軟件集成溫度PID調節功能，可實現任意多段升溫速率精確控制，控溫流程通過軟件界面設定，自動執行，無需外接溫控表，消除多段控溫的繁瑣人工操作及可能帶來的誤操作，提高儀器自動化程度；

測試壓力：真空 ～ 200 Bar；

數據處理模型：Langmuir模型回歸等溫線，Langmuir**吸附常數L及吸附壓力常數B參量求解；Langmuir修正模型Loading-ratio Correlation(LCR)等溫線回歸；三參數Langmuir等溫線回歸；

樣品數量：交替測試2個樣品以及2個樣品脫氣處理；

樣品管：不銹鋼微焊樣品管，10 ml , 可定制其他容量樣品管；

測試氣體：高純N2，CO2,（99.999%）或其它（按需選擇如Ar，Kr，H2，CH4等）；

壓力精度：300 Bar（可選配 3Bar），精度達0.01% FS，長期使用穩定性0.025%FS；

管路結構：不銹鋼微焊真空管路系統；

真空泵：進口雙級真空泵，可選配擴展分子泵；

極限真空度：10-2 Pa（二級機械泵），10-6 Pa（擴展分子泵）；

控制系統：采用進口 VCR 接口高壓氣動閥，可實現 200Bar 壓力范圍內的自動通斷控制，密封性能達1x10-10 Pa.m3/s，使用壽命達 500 百萬次；采用可編程控制器控制系統，高集成度和抗干擾能力，提高儀器穩定性和使用壽命；

防護措施：外部配置防護門，徹底杜絕了因高溫可能對實驗操作人員造成的傷害；更為重要的是可有效減少了因外界氣流變化而對測試實驗的影響，大大提升儀器的測試穩定性和精度；

安全措施：**的H-Sorb 模式漸進式充氣和排氣技術，可實現自動化充氣和排氣，安全可靠，消除人為操作高壓氣體可能帶來的危險，并可減少大壓差對壓力傳感器的沖擊可能帶來的損害

擴展模塊

H-Sorb 2600 擴展分子泵系統

• 1） 按需擴展的分子泵系統，進一步提高極限真空度，可滿足對空氣敏感樣品的測試需求

• 2） 可儀器采購時選配，也可根據研發生產需求后期增配，靈活滿足所需

• 3） 采用高性能免維護進口分子泵，極限真空度高，長期使用穩定性強

H-Sorb 2600 擴展低溫測試系統

• 1）將高壓吸附的可測試溫度范圍擴展至 -196℃（液氮溫度）或其它冷卻液溫度，滿足高壓低溫測試需求

• 2）專用型樣品管，耐低溫高壓環境，特殊設計可降低低溫冷卻液揮發

• 3）專利技術的易揮發性冷卻液液面調節系統，確保測試全程冷自由空間體積恒定

煤層氣/頁巖氣模擬恒壓吸脫附測試系統

• 1）軟件智能監控和快速補氣 / 抽氣系統，保持測試氣體壓強在微小范圍內波動

• 2）針對低平衡壓的脫附測試需求，可選配大容積擴展腔體來維持脫附過程中壓強的微小變動

• 3）針對高壓吸附后進行的低平衡壓脫附需求，可選擇執行脫附前預抽氣，降低脫附前的系統內氣體壓強

行業應用

煤礦開采

通過對地下開采出的煤及頁巖樣品，模擬其在地下環境中所處的高壓強和溫度條件下吸附煤層氣或頁巖氣（甲烷）的等溫線及吸脫附動力學測定，可預估煤層氣或頁巖氣的儲量和開采難易程度，評估開采的可行性和經濟價值。



儲氫材料

通過模擬儲氫材料在應用環境下的氣體壓強和溫度要求，測定出儲氫材料的 PCT 曲線、吸脫附動力學曲線及吸脫附氫平臺壓，為氫能的儲備及應用開發研究提供強有力的工具。
